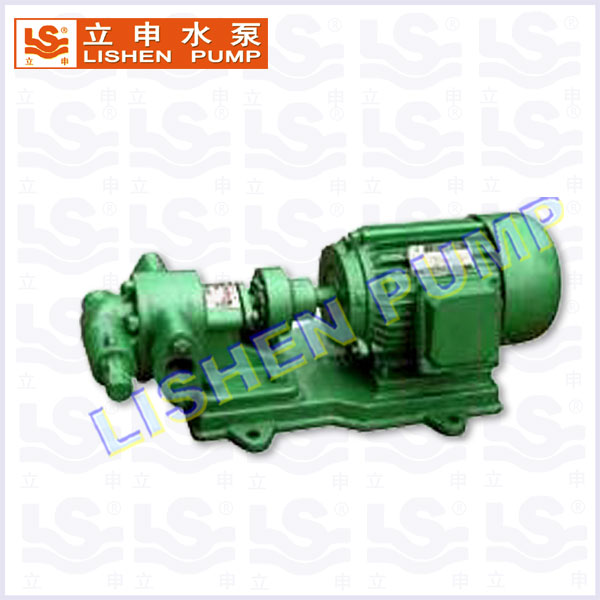

KCB型齒輪油泵

下一個：返回列表上一個：2CY型齒輪潤滑油泵

概述

一、KCB齒輪油泵產品概述：

  KCB型齒輪輸油泵適用于輸送各種油類,如原油、柴油、潤滑油。配用銅齒輪可輸送低閃點液體,如汽油、苯等。介質溫度不超過70℃,如需使用耐高溫泵,可配用耐高溫材料即可。耐高溫泵的使用溫度不超過300℃,粘度為5×10-5～1.5×10-3m2/s。 2cy型齒輪潤滑泵主要用于各種機械設備中的潤滑系統中輸送潤滑油,用于輸送粘度在10.E(75c.s.t)以下,溫度在300℃以下的具有潤滑性的油料,不銹鋼齒輪泵可輸送食用油料、飲料等。本系列泵結構簡單緊湊,使用和保養方便。
二、KCB齒輪油泵使用范圍：
   KCB齒輪油泵不含固體顆粒和纖維物、無腐蝕性的潤滑油、重油、工業輕油和食油等油類都可輸送。適用于油庫、碼頭、船舶、工廠、農場、礦山等。
● 用途
KCB齒輪油泵適用于輸送不含固體顆粒和纖維，無腐蝕性，溫度不高于80℃，粘度為5×10-6～1.5×10-3m2/s (5-1500cSt)的潤滑油或性質類似潤滑油的其他液體。
● 應用范圍
在輸油系統中可用作傳輸、增壓泵；
在燃油系統中可用作輸送、加壓、噴射的燃油泵；
在一切工業領域中，均可作潤滑油泵用。
● 結構特點
KCB齒輪油泵主要有齒輪、軸、泵體、安全閥、軸端密封所組成。齒輪經熱處理有較高的硬度和強度，與軸一同安裝在可更換的軸套內運轉。泵內全部零件的潤滑均在泵工作時利用輸出介質而自動達到。
泵內有設計合理的泄油和回油槽，是齒輪在工作中承受的扭矩力最小，因此軸承負荷小，磨損小，泵效率高。
泵設有安全閥作為超載保護，安全閥的全回流壓力為泵額定排除壓力的1.5倍，也可在允許排出壓力范圍內根據實際需要另外調整。但注意本安全閥不能作減壓閥的長期工作，需要時可在管路上另行安裝。
從主軸外伸端向泵看，為順時針旋轉。
三、KCB齒輪油泵使用注意事項
KCB齒輪油泵安裝
1、安裝前應檢查泵在運輸中是否受到損壞，如電機是否受潮、泵進出口的防塵蓋是否損壞而使用污物進入泵腔內
部等。
2、安裝管道前應先對管道內壁用清水或蒸汽清洗干凈。安裝時應避免使管道的重量由泵來承擔，以免影響泵的精度。
3、管道各聯接部位不得不漏氣、漏液，否則會發生吸不上液體的現象。
4、為防止顆粒雜質等污物進入泵內，應在吸入口安裝金屬過濾網。
KCB齒輪油泵工作前的檢查
1、泵的各緊固件是否牢固。
2、主動軸是否運轉靈活。
3、進出管道的閥門是否打開。
4、泵的旋轉方向是否符合要求，(若從泵端向電機看，旋轉方向為逆時針)。
KCB齒輪油泵工作時的維護
1、注意泵的壓力及真空表的讀數應符合該泵所規定的技術規范以內。
2、注意填料函的工作，若發生泄漏，視其程度將壓緊蓋擰緊（不允許擰得過緊，以免填料函劇烈發熱和密封圈迅
速磨損）。
3、當KCB齒輪油泵在運轉中有不正常的噪音或溫升過高時，應立即停止泵的工作，進行拆檢。
4、一般情況下，不得任意調整安全閥，如需調整時，要用儀器校正。使安全閥的封閥壓力分別為KCB—18.3型、KCB-33.3型為l .7MPa，KCB-55型、KCB-83.3型、KCB-300型、KCB-483.3型為0.45MPa。KCB200、三種泵分別為0。45MPa、0.8MPa、1.4MPa、2CYl00／3，2CY120／3，2CY150／7，分別為0.45MPa，0.8MPa。
KCB齒輪油泵停止
1、切斷電源
2、關閉進出管道閥門

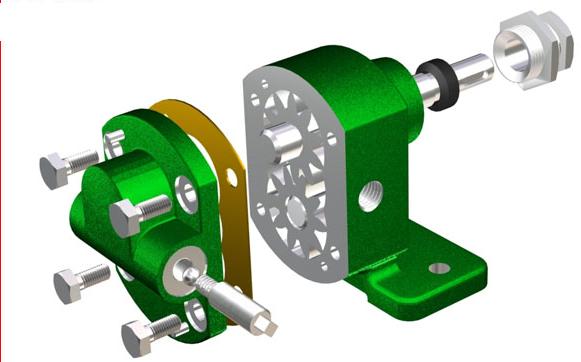

四、KCB齒輪油泵剖面圖

五、KCB齒輪油泵工作原理
    齒輪油泵在泵體中裝有一對回轉齒輪，一個主動一個被動，依靠兩齒輪的相互嚙合，把泵內的整個工作腔分兩個獨立的部分。A為入吸腔，B為排出腔。泵運轉時主動齒輪帶動被動齒輪旋轉，當齒化從嚙合到脫開時在吸入側(A)就形成局部真空，液體被吸入。被吸入的液體充滿齒輪的各個齒谷而帶到排出側(B)，齒輪進入嚙合時液體被擠出，形成高壓液體并經泵的排出口排出泵外。
六、KCB齒輪油泵故障排除

現象	生產原因	排除方法
不排油或排油量少	1、吸入高度超過額定值 2、吸入管道漏氣 3、旋轉方向不對 4、吸入管道堵塞或閥門關閉 5、安全閥卡死或研傷 6、液體溫度低而粘度增大	1、提高吸入液面 2、檢查各接合處，最好加密封材料密封 3、接泵的所示方向糾正 4、檢查管道是否堵塞，閥門是否打開 5、拆開安全閥清洗并用細沙研磨砂研磨閥孔，使用吻合 6、預熱液體或降低排除壓力
密封漏油	1、密封圈磨損 2、填料密封填料磨損 3、機械密封磨損或有劃傷痕等缺陷 4、機械密封彈簧失效	1、更換密封圈 2、調節填料壓蓋松緊程度,更換或補充填料 3、更換或重新研磨 4、更換
噪音或振動大	1、吸入管和過濾網堵塞 2、吸入管伸入液面較淺 3、管道內進入空氣 4、排出管道阻力太大 5、齒輪軸承或側板嚴重磨損 6、吸入液體的粘度太大 7、吸入高度超過額定值	1、消除過濾網上污物 2、吸入管增長伸入液面以下 3、檢查各連接處，使其密封 4、檢查排出管道及閥門是否堵塞 5、拆下清洗，并修整缺陷或更換 6、加溫降粘或處理 7、減少吸油高度及縮短吸油管長度

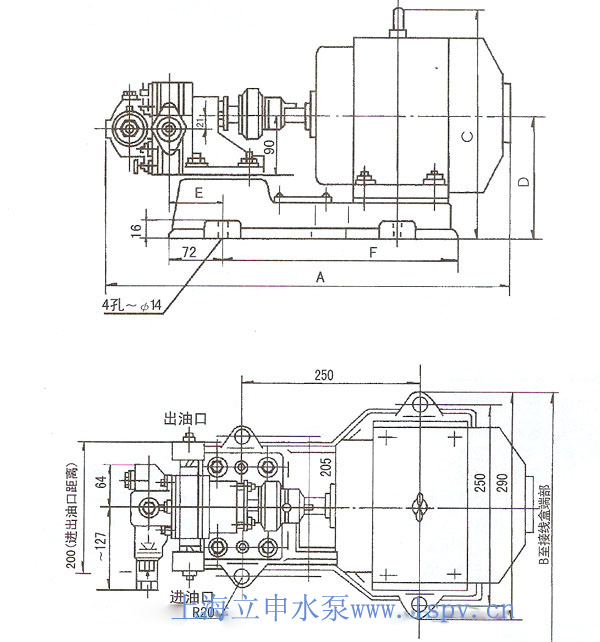

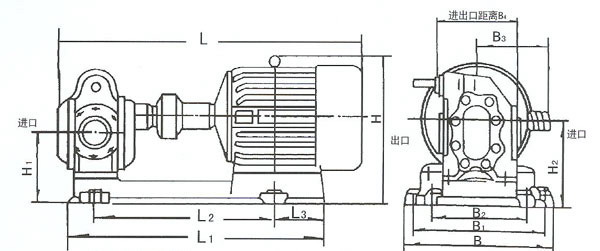

安裝尺寸圖

型號	電動機		A	B	C	D	E	G"	L
型號	型號	功率	A	B	C	D	E	G"	L
KCB18.3-2	Y-90L-4	1.5	583	300	230	130	79	3/4"	230
KCB33.3-2	Y-100L1-4	2.2	618	325	285	140	79	3/4"	250
KCB55-2	Y-90L-4	1.5	588	300	230	130	86.5	1"	230
KCB83.3-2	Y-100L1-4	2.2	658	325	285	140	99	3/2"	250

型號	L	L1	L2	L3	H	H1	H2	B	B1	B2	B3
KCB-300	855	690	470	100	413	188	230	410	370	315	210
KCB-483.3	855	690	470	100	413	188	230	410	370	315	210
KCB-200	800	655	450	116	315	182	220	380	340	250	210
KCB-633	1116	898	570	163	510	210	305	440	390	280	237
KCB-960	1156	941	600	176	555	210	305	460	410	280	237

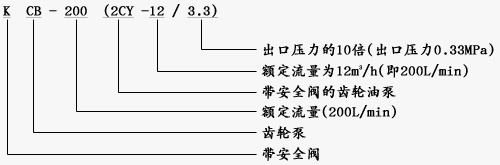

型號意義

性能參數

型號	流量 Q		轉速	排出	必需汽	效率	電動機
			n	壓力	蝕余量	η
			r/min	p	r m	%
	m3/h	L/min		Mpa			功率	型號
							KW
KCB-18.3	1.1	18.3	1400	1.45	5	44	1.5	Y90L-4
2CY-1.1/1.45
KCB-33.3	2	33.3	1420	1.45	5	44	2.2	Y100L1-4
2CY-2/1.45
KCB-55	3.3	55	1400	0.33	7	41	1.5	Y90L-4
2CY-3.3/0.33
KCB-83.3	5	83.3	1420	0.33	7	43	2.2	Y100L1-4
2CY-5/0.33
KCB-135	8	135	940	0.33	5	46	2.2	Y112M-6
2CY-8/0.33
KCB-200	12	200	1440	0.33	5	46	4	Y112M-4
2CY-12/0.33
KCB-300	18	300	960	0.36	5	42	5.5	Y132M2-6
2CY-18/0.36
KCB-483.3	29	483.3	1440	0.36	5.5	42	11	Y160M-4
2CY-29/0.36
KCB-633	38	633	970	0.28	6	43	11	Y160L-6
2CY-38/0.28
KCB-960	58	960	1470	0.28	6.5	43	18.5	Y180M-4
2CY-58/0.28
KCB-1200	72	1200	740	0.6	7	43	37	Y280S-8
KCB-1600	95	1600	980				45	Y280S-6
KCB-1800	112	1800	740	0.6	7.5	43	55	Y315S-8
KCB-2500	150	2500	985				75	Y315S-6
KCB-2850	170	2850	740	0.6	8	44	90	Y315L1-8
KCB-3800	230	3800	989				110	Y315L1-6
KCB-4100	245	4100	743	0.6	8	44	132	Y355M1-8
KCB-5400	325	5400	989				160	Y355M1-6
KCB-5600	330	5600	744	0.6	8	44	160	Y355M2-8
KCB-7600	460	7600	989				200	Y355M3-6
KCB-7000	420	7000	744	0.6	8	44	185	Y355L1-8
KCB-9600	570	9600	989				250	Y355L2-6

易損件明細表

名稱	材料	件數	備注
齒輪油泵密封圈	進口骨架油封	2	輸送油溫300℃以下配用進口油封或柔性石墨
齒輪油泵密封圈	耐油骨加油封	2	規格：KCB83.3以下〈22×35×6.5〉，KCB300以下〈35×56×12〉，KCB960以下〈40×62×12〉，2CY150/3以下〈60×90×157〉
齒輪油泵密封圈	柔性石墨	2
齒輪油泵軸承	滾動軸承3612	4	配用2CY100/3~2CY150/7
齒輪油泵軸承	滾動軸承308	4	配用KCB633~KCB960
齒輪油泵軸承	SF-1 29×35×32	4	配用KCB200~KCB300
齒輪油泵軸承	SF-1 25×22×30	4	配用KCB18.3~KCB83.3
齒輪油泵安全閥彈簧	中II鋼絲	1
