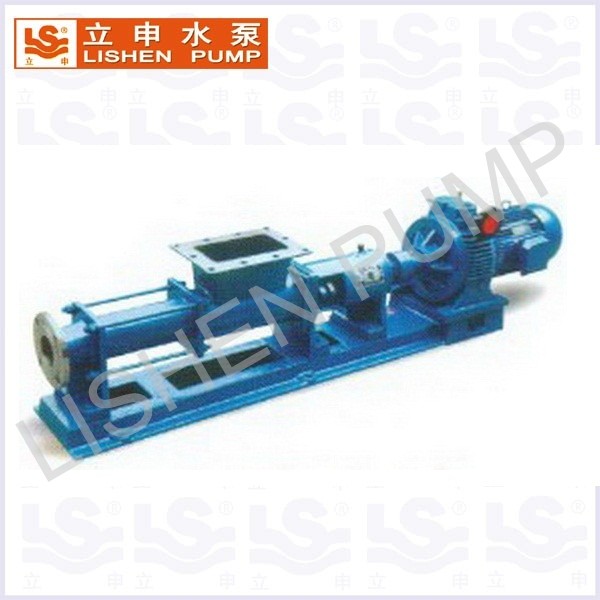

G型料斗式單螺桿泵

G型料斗式單螺桿泵帶有長方形料斗，連桿上設有螺旋推進器，適用于不能自流但含有液體的介質，輸送類似渣液時，也可裝攪動棒，以防沉淀。當渣液濃度較高時，增添能擠壓粉碎的大漏斗，以防堵塞。泵可配各類驅動器，最適于配三相齒輪減速電機。

產品說明書下載點擊獲取產品安裝圖紙

下一個：返回列表上一個：G型螺桿泵

概述

一、G型料斗式單螺桿泵產品概述：
G型料斗式單螺桿泵帶有長方形料斗，連桿上設有螺旋推進器，適用于不能自流但含有液體的介質，輸送類似渣液時，也可裝攪動棒，以防沉淀。當渣液濃度較高時，增添能擠壓粉碎的大漏斗，以防堵塞。泵可配各類驅動器，最適于配三相齒輪減速電機。
G型料斗式單螺桿泵是按迥轉嚙合容積式原理工作的新型泵種，主要工作部件是偏心螺桿(轉子)和固定的襯套(定子)。由于該二部件的特殊幾何形狀，分別形成單獨的密封容腔，介質由軸向均勻推行流動，內部流速低，容積保持不變，壓力穩定，因而不會產生渦流和攪動。每級泵的輸出壓力為0.6MPa，揚程60m(清水)，適用于輸送介質溫度80℃以下(特殊要求可達150℃)。
螺桿泵可根據客戶要求為特殊物料在進口處定做料斗，保持進料的通暢性，從而達到進料、出料無壓力、泵的效率更高、使用壽命更長。進出口形式可選配卡箍快裝式、法蘭式、內螺紋、外螺紋、活接頭。泵體材質可分為：鑄鐵、不銹鋼304、不銹鋼316、316L，按實際介質要求選擇。

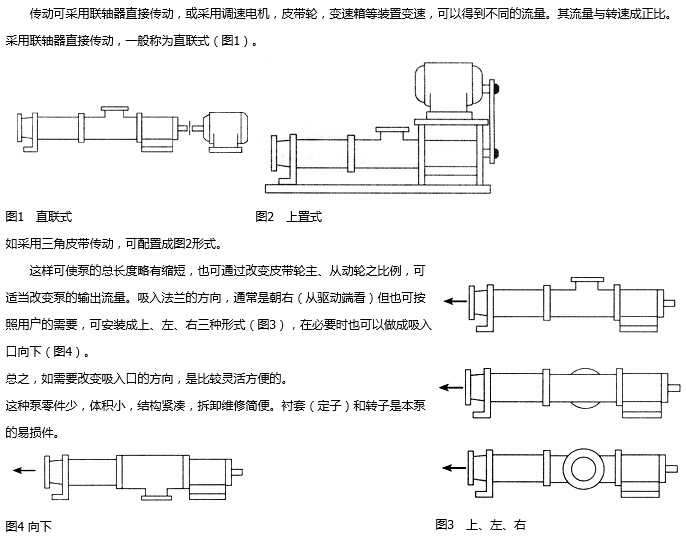

G型料斗式單螺桿泵因定子選用多種彈性材料制成，所以這種泵對高粘度流體的輸送和含有硬質懸浮顆粒介質或含有纖維介質的輸送。其流量與轉速成正比。傳動可采用聯軸器直接傳動，或采用調速電機，三角帶，變速箱等裝置變速。這種泵零件少，結構 緊湊，體積小，維修簡便，轉子和定子是本泵的易損件，結構簡單，便于裝拆。
二、G型料斗式單螺桿泵適用范圍：
1．要求連續、壓力穩定、不出現周期性壓力波動。
2．要求攪動小、不破壞被輸送介質的固有結構。
3．較低的噪聲。
4．輸送高粘度的介質。
5．輸送含有固體顆?；蚶w維的介質。
三、G型料斗式單螺桿泵與其他泵類的優勢比較：
1.與齒輪泵相比，單螺桿泵可輸送高粘度的物質。
2.與柱塞泵，隔膜泵及齒輪泵不同的是，螺桿泵可用于藥劑填充和計量。
3.與離心泵相比單螺桿泵無需安裝閥門，流量是穩定的線性流動。
4.與氣動隔膜泵相比單螺桿泵可輸送各種混合雜質含有氣體及固體顆?；蚶w維的介質，也可輸送各種腐蝕性物質。
四、G系列單螺桿泵根據材質可分為如下三種類型：
1、普通泵：
主要適用范圍：油水分離裝置的輸送泵、污水處理裝置輸送泵；噴霧裝置輸送泵；焚燒爐輸送泵；污水、糞便輸送；潤滑油、燃油、植物油輸送；沉積糊狀且夾有固體顆粒介質的抽吸輸送，石油、水紋地球物理勘探鉆機輸送泥漿；新型濕紡糊狀石棉漿的輸送；粘度油墨、陶土、粘土糊、紙漿的輸送；還有作輸送混凝土、炸藥、水煤漿、高嶺土及纖維液等特殊物料的輸送泵。
2、食品泵：（采用不銹鋼與無毒橡膠材料）
主要適用范圍：釀酒、未稀釋的啤酒芽、酒花、奶粉、麥乳精、淀粉、番茄醬、醬油、發酵液、醪液、蜂蜜、巧克力混合料、牛奶、奶油、奶酪和肉漿等抽吸輸送，還可應用在制藥工業和牙膏工業等方面。
3、化工泵：（采用耐腐不銹鋼與耐腐橡膠材料）
主要適用范圍：腐蝕性石油、化工介質、顏料、厚油漆、化妝品、軟膏
單螺桿泵的工作原理是單線螺旋的轉子在雙線螺旋的定子孔內繞定子軸線作行星回轉時，轉子——定子副之間形成的密閉腔就連續的、勻速的、容積不變的將介質從吸入端輸送到壓出端。由于這巧妙的工作原理，使單螺桿泵具有一般性泵的通用性能外。其特點：
1、可輸送高粘度的介質。根據泵的大小不同，介質的最高粘度為37000厘泊——200000厘泊。
2、可輸送含固體顆粒、磨削顆粒和纖維的介質。其含量一般可高達介質的40%，當介質中所含固體為粉末狀細微顆粒時，最高可達70%，根據泵的大小不同允許介質中所含固體顆粒粒徑最大為2毫米——40毫米。
3、輸出的液體連續均勻、壓力穩定、攪動小，對敏感性的液體不會發生成分的改變。
4、流量與轉速之間為簡單的正比關系。可通過調節轉速進行流量的調節，配上變速的電動機，可成為變量泵。
5、壓力能隨輸出管道阻力自動調節。在0-36(公斤/厘米2)壓力之間，用戶很容易調到所需的壓力。這樣既節能，又避免壓力太高或太低而影響工藝流程。
6、結構簡單、磨損少、維修方便。
與其它類型泵相比：
和離心泵相比，單螺桿泵不需要裝閥門，而流量是穩定的線性流動。
和柱塞泵相比，單螺桿泵具有自吸能力。
和隔膜泵相比，單螺桿泵可輸送混合雜質，含有氣體及固體顆?；蚶w維的介質，也可輸送各種腐蝕性物質。
和齒輪泵相比，單螺桿泵可輸送高粘度的物質。
與柱塞泵、隔膜泵及齒輪泵不同的是，單螺桿泵可用于藥劑填充和計量。

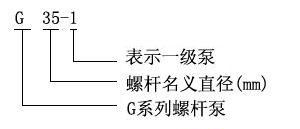

型號意義


應用范圍

G系列單螺桿泵是一種新型的內嚙合回轉式容積泵。具有效率高、自吸能力強、適用范圍廣等優點。此泵可輸送中性的或腐蝕的液體，潔凈的或磨削性的液體，含有氣體或易產生氣泡的液體，高粘度或低粘度的液體，包括含有纖維物和固體物質的液體。螺桿泵作為一種通用泵，流量可以根據要求，通過改變速度進行調節，運行速度可高可低，出口壓力可隨泵的級數增加，每增加一級，壓力增加0.6MPA，在以下范圍和行業廣泛應用:
1.釀造工業：各種發酵粘稠液、濃酒糟、糧食制品渣、各種醬類、漿類和含有快狀固體物的粘液等；
2.建筑工業：水泥沙漿、石灰漿、涂料及其它糊狀體的噴涂與輸送；
3.采礦工業：礦井內的含固體顆粒的地下水和污漿水排送到地面；
4.化學工業：各種懸浮液、油脂、各種膠體漿、各種粘合劑；
5.印刷工業：高粘度油墨、墻紙的PVC高分子塑料糊和各種濃度的紙漿、短纖維漿料的輸送；
6.工業鍋爐：電廠、水煤漿的輸送。
7.環境保護：工業污水、生活污水、含有固體顆粒及短纖維的污泥濁水的輸送，特別適用于油水分離器、板框壓濾機等設備；
8.船舶工業：輪低清洗、油水、油渣、油污水等污水介質的輸送；
9.石油工業：輸送原油、原油與水的混合物、煤田氣和水的混合物、往地層內灌注聚合物等等，從而降低機械采油、采煤田氣的成本，增加了油口采收率；
10.醫藥、日化：粘稠漿、乳化液、各種軟膏化裝品的輸送；
11.食品罐頭工業：各種發酵粘稠淀粉、食油、蜂蜜、糖漿、果漿、奶油、魚靡肉糜以及其下腳料的輸送。

螺桿泵膠套材質特性

天然橡膠彈性大，抗撕裂性優良，耐磨性好，是定子的合格材質。但其耐油和耐溶劑性不好，抗酸堿腐蝕能力低，耐熱性不高這些缺點限制了應用面。使用溫度60℃內。丁腈橡膠耐汽油和脂肪烴油類的性能特別好，耐熱性好，耐磨性較好，彈性較天然橡膠低，耐酸堿性能一般，與天然橡膠同為使用率的定子材質。使用溫度90℃內。硅橡膠無毒無味，主要應用在食品及醫藥工業等有衛生要求的場合。價格較貴。對熱氧化和臭氧的穩定性很高，化學惰性大。使用溫度100℃內。氟橡膠耐酸堿，耐油性是耐油橡膠中的；耐化學腐蝕性、耐臭氧、耐大氣老化性均優良。價格昂貴。主要應用在腐蝕較高的場合。溶劑橡膠在有機溶劑中不溶脹或輕微溶脹。轉為輸送有機溶劑開發。

性能參數

型號	流量 (m3/h)	壓力 (Mpa)	允許最高轉數 (r/min)	電機 功率 (kw)	必需汽蝕余量 (m)	進口法蘭通徑 (mm)	出口法蘭通徑 (mm)	允許顆粒直徑 (mm)	允許纖維長度 (mm)
G20-1	0.8	0.6	960	0.75	4	25	25	1.5	25
G20-2		1.2		1.5
G25-1	2	0.6	960	1.5		32	25	2	30
G25-2		1.2		2.2
G30-1	5	0.6	960	2.2		50	40	2.5	35
G30-2		1.2		3
G35-1	8	0.6	960	3		65	50	3	40
G35-2		1.2		4
G40-1	12	0.6	960	4		80	65	3.8	45
G40-2		1.2		5.5
G50-1	20	0.6	960	5.5	4.5	100	80	5	50
G50-2		1.2		7.5
G60-1	30	0.6	720	11	5	125	100	6	60
G60-2		1.2		15
G70-1	45	0.6	720	11		150	125	8	70
G70-2		1.2		18.5
G85-1	65	0.6	630	15		150	150	10	80
G85-2		1.2		30
G105-1	100	0.6	500	30		200	200	15	110
G105-2		1.2		55
G135-1	150	0.6	400	45		250	250	20	150
G135-2		1.2		90

單級，由齒輪變速、電磁調速電機加齒輪變速或無級變速電機加齒輪變速時的性能參數

型號	壓力0.3Mpa			壓力0.6Mpa			可調轉數
型號	轉數 (r/min)	流量 (m3/h)	電動機 功率 (kw)	轉數 (r/min)	流量 (m3/h)	電動機 功率 (kw)	轉數 (r/min)	流量 (m3/h)	電動機 功率 (kw)
G20-1	960	0.96	0.75-6級	960	0.8	0.75-6級	125～1250	0.1～1.5	1.1
	720	0.8	0.55-8級	720	0.5	0.75-8級
	510	0.4	0.55-4級/齒輪箱	510	0.3	0.75-4級/齒輪箱
G25-1	960	2.4	0.75-6級	960	2	1.5-6級	125～1250	0.1～3	1.5
	720	1.5	0.55-8級	720	1.27	1.1-8級
	510	1.08	0.55-4級/齒輪箱	510	0.9	1.1-4級/齒輪箱
G30-1	960	3.6	1.5-6級	960	3	2.2-6級	125～1250	0.2～4	2.2
	720	2.28	1.1-8級	720	1.9	1.5-8級
	510	1.63	1.1-4級/齒輪箱	510	1.35	1.5-4級/齒輪箱
G35-1	720	4.8	2.2-8級	720	4.04	3-8級	125～890	0.3～5	3
	510	3.36	1.5-4級/齒輪箱	510	2.8	2.2-4級/齒輪箱
	380	1.92	1.1-4級/齒輪箱	380	1.60	1.5-4級/齒輪箱
G40-1	510	6.8	2.2-4級/齒輪箱	510	5.6	3-4級/齒輪箱	125～890	0.3～10	4
	380	5.1	1.5-4級/齒輪箱	380	4	2.2-4級/齒輪箱
	252	2.65	1.1-6級/齒輪箱	252	2.2	1.5-6級/齒輪箱
G50-1	510	13.8	4-4級/齒輪箱	510	11.5	5.5-4級/齒輪箱	80～750	1～18	5.5
	380	10.2	4-4級/齒輪箱	380	7.5	5.5-4級/齒輪箱
	252	5.6	3-6級/齒輪箱	252	4.4	5.5-6級/齒輪箱
G60-1	510	20.8	7.5-4級/齒輪箱	510	16	11-4級/齒輪箱	63～630	1～20	11
	380	15.6	7.5-4級/齒輪箱	380	12	11-4級/齒輪箱
	252	7.8	5.5-6級/齒輪箱	252	6	7.5-6級/齒輪箱
G70-1	510	26	11-4級/齒輪箱	510	20	11-4級/齒輪箱	56～560	1～22	11
	380	17	7.5-4級/齒輪箱	380	13	11-4級/齒輪箱
	252	9.1	7.5-6級/齒輪箱	252	7	7.5-6級/齒輪箱
G85-1	380	32	11-4級/齒輪箱	380	25	15-4級/齒輪箱	37～370	2～24	15
	252	21	7.5-6級/齒輪箱	252	16	11-6級/齒輪箱
	189	11	5.5-8級/齒輪箱	189	8	11-8級/齒輪箱
G105-1	380	80	15-4級/齒輪箱	380	65	22-4級/齒輪箱	29～290	3～50	22
	252	44	15-6級/齒輪箱	252	34	22-6級/齒輪箱
	189	29	11-8級/齒輪箱	189	22	15-8級/齒輪箱
G135-1	380	132	37-4級/齒輪箱	380	120	45-4級/齒輪箱	18～180	3～56	45
	252	95	30-6級/齒輪箱	252	80	37-6級/齒輪箱
	189	65	18.5-6級/齒輪箱	189	53	30-8級/齒輪箱

雙級，由齒輪變速、電磁調速電機加齒輪變速或無級變速電機加齒輪變速時的性能參數

型號	壓力0.8Mpa			壓力1.2Mpa			可調轉數
型號	轉數 (r/min)	流量 (m3/h)	電動機 功率 (kw)	轉數 (r/min)	流量 (m3/h)	電動機 功率 (kw)	轉數 (r/min)	流量 (m3/h)	電動機 功率 (kw)
G20-2	960	0.96	1.5-6級	960	0.8	1.5-6級	125～1250	0.1～1.5	1.5
	720	0.8	1.1-8級	720	0.5	1.5-8級
	510	0.4	1.1-4級/齒輪箱	510	0.3	1.1-4級/齒輪箱
G25-2	960	2.4	1.5-6級	960	2	2.2-6級	125～1250	0.1～3	2.2
	720	1.5	1.1-8級	720	1.27	1.5-8級
	510	1.08	1.1-4級/齒輪箱	510	0.9	1.5-4級/齒輪箱
G30-2	960	3.6	3-6級	960	3	3-6級	125～1250	0.2～4	3
	720	2.28	1.5-8級	720	1.9	2.2-8級
	510	1.63	1.5-4級/齒輪箱	510	1.35	2.2-4級/齒輪箱
G35-2	720	4.8	3-8級	720	4.04	4-8級	125～890	0.3～5	4
	510	3.36	2.2-4級/齒輪箱	510	2.8	3-4級/齒輪箱
	380	1.92	1.5-4級/齒輪箱	380	1.60	2.2-4級/齒輪箱
G40-2	510	6.8	4-4級/齒輪箱	510	5.6	5.5-4級/齒輪箱	125～890	0.3～10	5.5
	380	5.1	3-4級/齒輪箱	380	4	4-4級/齒輪箱
	252	2.65	2.2-6級/齒輪箱	252	2.2	3-6級/齒輪箱
G50-2	510	13.8	5.5-4級/齒輪箱	510	11.5	7.5-4級/齒輪箱	80～750	1～18	7.5
	380	10.2	4-4級/齒輪箱	380	7.5	5.5-4級/齒輪箱
	252	5.6	3-6級/齒輪箱	252	4.4	5.5-6級/齒輪箱
G60-2	510	20.8	15-4級/齒輪箱	510	16	15-4級/齒輪箱	63～630	1～20	15
	380	15.6	11-4級/齒輪箱	380	12	15-4級/齒輪箱
	252	7.8	7.5-6級/齒輪箱	252	6	11-6級/齒輪箱
G70-2	510	26	15-4級/齒輪箱	510	20	18.5-4級/齒輪箱	56～560	1～22	18.5
	380	17	11-4級/齒輪箱	380	13	15-4級/齒輪箱
	252	9.1	11-6級/齒輪箱	252	7	11-6級/齒輪箱
G85-2	380	32	18.5-4級/齒輪箱	380	25	22-4級/齒輪箱	37～370	2～24	22
	252	21	15-6級/齒輪箱	252	16	18.5-6級/齒輪箱
	189	11	15-8級/齒輪箱	189	8	15-8級/齒輪箱
G105-2	380	80	30-4級/齒輪箱	380	65	37-4級/齒輪箱	29～290	3～50	37
	252	44	30-6級/齒輪箱	252	34	30-6級/齒輪箱
	189	29	22-8級/齒輪箱	189	22	22-8級/齒輪箱
G135-2	380	132	55-4級/齒輪箱	380	120	75-4級/齒輪箱	18～180	3～56	75
	252	95	55-6級/齒輪箱	252	80	75-6級/齒輪箱
	189	65	37-8級/齒輪箱	189	53	45-8級/齒輪箱

單、雙級水煤漿工作泵的性能參數

泵型	流量 (m3/h)	工作壓力(Mpa)	轉數(r/min)	齒輪減速配套調速電機(kw)
G30-2	～1	1.2	30～300	YCT160/4A-2.2
G35-2	～2	1.2	30～300	YCT160/4A-2.2
G40-2	～3	1.2	30～280	YCT160/4A-3
G50-1	～4.5	0.6	28～280	YCT180/4A-4
G50-2	～4.5	1.2	28～280	YCT200/4A-5.5
G60-1	～6.5	0.6	25～250	YCT200/4A-5.5
G60-2	～6.5	1.2	25～250	YCT200/4B-7.5
G70-1	～8	0.6	25～250	YCT200/4B-7.5
G85-1	～12.5	0.6	18～180	YCT225/4A-11
G105-1	～20	0.6	14～140	YCT225/4B-15
G135-1	～35	0.6	10～100	YCT250/4B-22
