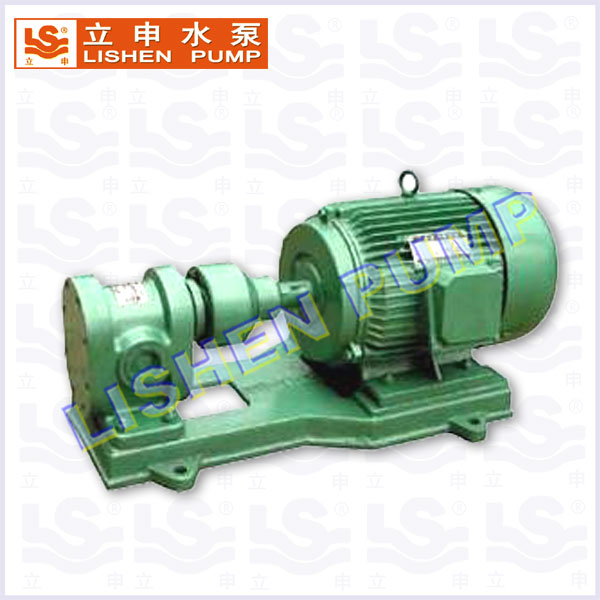

2CY型齒輪潤滑油泵

2CY系列齒輪潤滑油泵主要用于各種機械設備中的潤滑系統中輸送潤滑油，適用于輸送粘度在10。E（75C.S.t）以下，溫度在300℃以下的具有潤滑性的油料。不銹鋼齒輪泵，可輸送無潤滑性的油料、飲料、低腐蝕性的液體。配用銅齒輪可輸送低內點液體，如汽油、苯等。2CY型齒輪潤滑油泵除配置普通電機外，還可根據用戶需要配置同規格的防爆電機。

產品說明書下載點擊獲取產品安裝圖紙

下一個：KCB型齒輪油泵上一個：LQRY型導熱油泵

概述

一、2CY型齒輪潤滑油泵適用范圍：
2CY系列齒輪潤滑油泵主要用于各種機械設備中的潤滑系統中輸送潤滑油，適用于輸送粘度在10。E（75C.S.t）以下，溫度在300℃以下的具有潤滑性的油料。不銹鋼齒輪泵，可輸送無潤滑性的油料、飲料、低腐蝕性的液體。配用銅齒輪可輸送低內點液體，如汽油、苯等。2CY型齒輪潤滑油泵除配置普通電機外，還可根據用戶需要配置同規格的防爆電機。
二、2CY型齒輪潤滑油泵用途：
    在輸油系統中可用作傳輸，增壓泵。
    在燃油系統中可用作輸送，加壓，噴射的燃油泵。
    在液壓系統中可用作提供液壓動力的液壓泵。
在一切工業領域中，均可作潤滑油泵用。
三、2CY型齒輪潤滑油泵結構特點：
   立申2CY型齒輪潤滑油泵是有泵體、泵蓋、齒輪、軸承套以及軸端密封等零部件組成。齒輪均經氮化處理，有較高的硬度和耐磨性，與軸一同安裝在軸套內。泵內所有運轉部件均利用其輸送的介質潤滑。
泵內四個軸承套在泵體內安裝，隨工作壓力大小自動調整端面間隙，因此泵的壓力穩定，輸出流量脈動小，容積率高。
2CY系列齒輪油泵本系列齒輪油泵結構簡單緊湊，使用維護方便，適應性強，效率高。
四、2CY型齒輪潤滑油泵使用時應注意的事項：
2CY型齒輪潤滑油泵安裝：
1.安裝前應檢查泵在運輸中是否受到損壞，如電機是否受潮，泵的進出口的防塵蓋是否損壞，有無污物進入泵腔內部等。
2.安裝管道前應先對管道內壁用清水或蒸汽清洗干凈。應避免管道的重量由泵來承擔，影響泵的運轉與精度。
3.管道各聯接部位不得有漏氣、漏液，否則將不能吸上液體和產生噪聲。
4.應在吸入口安裝金屬過濾網，防止顆粒雜質等污物時入泵內。
2CY型齒輪潤滑油泵啟動前的檢查
1.泵的各緊固件是否緊固。
2.主動軸是否動轉動靈活。
3.進出管道的閥門是否打開。
4.泵的旋轉方向是否符合要求，（若從泵端向電機看，逆時針主向旋轉為正轉）。
2CY型齒輪潤滑油泵工作時的維護
1.泵的壓力及真空表的讀數應符合該泵所規定的技術規范。
2.注意填料密封的工作情況，若發生漏油，視其程度可用壓緊蓋調整（不允許將壓緊蓋壓的過緊，以免填料處發熱和密封圈迅速磨損）。
3.當泵在運轉中有不正常的噪聲或溫升過高時，應立即停止泵的運轉，進行檢查。
2CY型齒輪潤滑油泵工作的停止
1.切斷電源。
2.關閉進口油口管道的閥門。

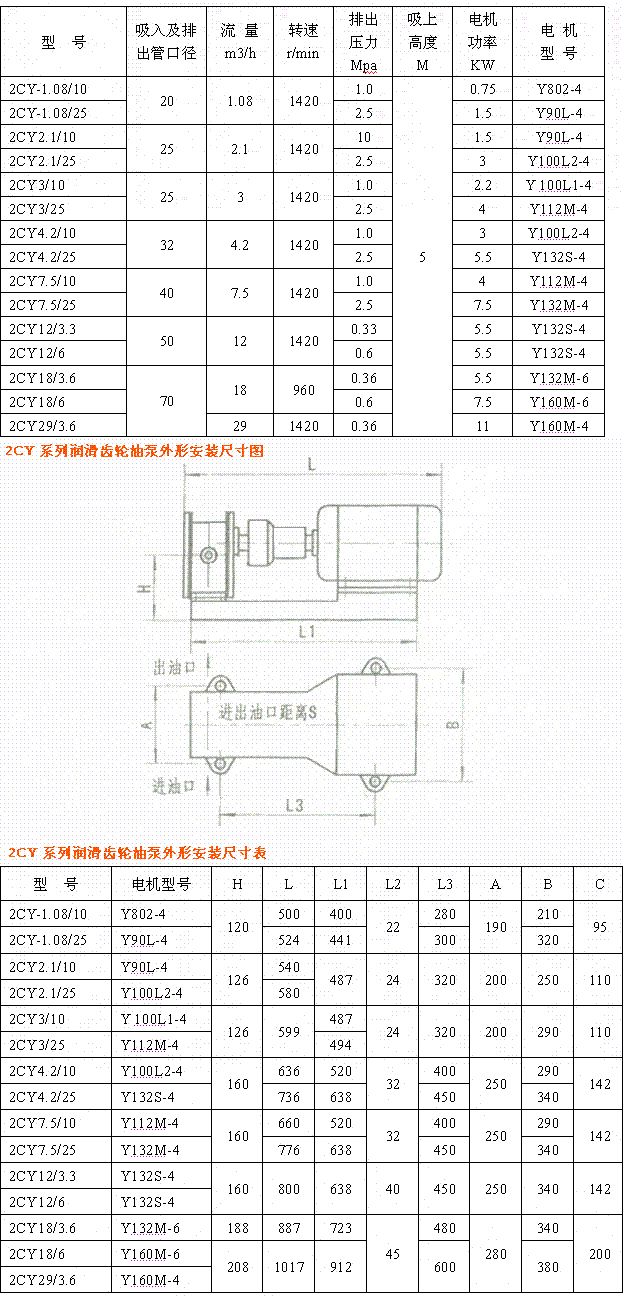

五、2CY型齒輪潤滑油泵性能參數：

型號	流量Q		轉速	排出壓力Mpa	必需汽蝕余量m	效率	電動機 功率KW	型號
			n			η
			r/min			%
	m3/h	L/min
2CY-1.08/2.5	1.08	18	1420	2.5	9.5	58	2.2	Y100L1-4
2CY-2.1/2.5	2.1	35	1420	2.5	9.5	58	3	Y100L2-4
2CY-3/2.5	3	50	1440	2.5	9.5	59	4	Y112M-4
2CY-4.2/2.5	4.2	70	1440	2.5	9.5	59	5.5	Y132S-4
2CY-7.5/2.5	7.5	125	1440	2.5	9.5	63	7.5	Y132M-4
2CY-12/2.5	12	200	1460	2.5	9.5	63	15	Y160L-4

六、2CY型齒輪潤滑油泵常見故障及排除方法：

現象	產生原因	排除方法
2CY型齒輪油泵不排油或排油量少	1.吸入高度太高超過額定值。	1.提高吸入液面，或減小管道阻力。
	2.吸入管道漏氣。	2.檢查各接合處是否漏氣或漏液。
	3.旋轉方向不對。	3.按泵的所示方向加以糾正轉向。
	4.吸入管道堵塞或閥門關閉。	4.清除堵塞物，開啟閥門。
	5.液體溫度低而使粘度增大。	5.預熱液體，如不可能則降低排出壓力減少排油量。
	6.齒輪與泵體磨損嚴重。	6.拆卸檢查有關件并更換之。
2CY型齒輪油泵密封漏油	1.軸封處未調整好。	1、重新調整。
	2.密封圈磨損而間隙增大。	2、適量擰緊螺母，或更換密封圈。
	3.機械密封動靜環的磨擦面損壞或有劃痕等缺陷。	3、更換動靜環或重新研磨。
	4.彈簧松馳。	4、更換彈簧。
2CY型齒輪油泵運行有噪音或振動大	1.吸入管或過濾網堵塞。	1、清除濾油網上的污物。
	2.吸入管伸入液面較淺。	2、吸入管應伸入油池0.5米左右。
	3.管道內進入空氣。	3、檢查各連接之處使之密封。
	4.排出管道阻力太大。	4、對管和閥門進行檢查，并排出堵塞之物，或調整管路減少?gòu)濐^、閥門等。
	5.齒輪軸承或側板嚴重磨損。	5、更換新齒輪、軸承或側板。
	6.吸入液體的粘度太大。	6、按第一段第五條處理。
	7.必需汽蝕余量超過規定值。

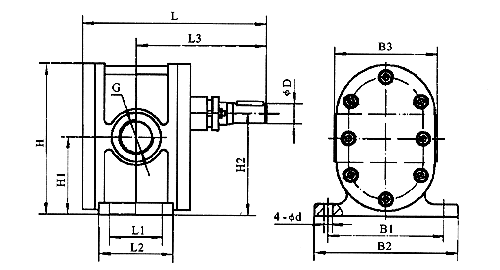

安裝尺寸圖

型號	L	L₁	L₂	L₃	B₁	B₂	B₃	H	H₁	H₂	G	φD	4-φd
型號	L	L₁	L₂	L₃	B₁	B₂	B₃	H	H₁	H₂	G	φD	4-φd
2CY-1.08/2.5	193.5	45	75	138.5	114	138	95	132	67.5	87	G3/4"	18	10
2CY-2.1/2.5	198.5	48	78	142.5	124	154	110	165	86	112	G1"	18	10
2CY-3/2.5	198.5	48	78	142.5	124	154	110	165	86	112	G1"	18	10
2CY-4.2/2.5	220	58	88	155	160	190	140	205	107.5	140	G1¹/₄"	28	12
2CY-7.5/2.5	239	65	98	164.5	160	190	140	205	107.5	140	G1¹/2"	28	12
2CY-12/2.5	360	106	136	257	190	220	210	256	136	178	G2"	32	14

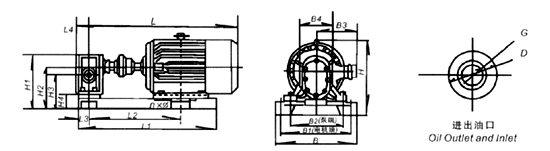

二、2CY-1.08～2CY-12/12.5外型、安裝尺寸重量

型號	L	L₁	L₂	L₃	L₄	H	H₁	H₂	H₃	H₄	B	B₁	B₂	B₃	B₄	G	D	n×φ	重量
																			Weight(kg)

2CY-1.08/2.5	582	486	339	47.5	55	290	190	145	125.5	58	293	257	190	180	95	G³/₄"	φ36	4×φ18	56
2CY-2.1/2.5	586	493	344	49	56	302	210	157	131	45	293	257	206	180	110	G1"	φ50	4×φ18	63.5
2CY-3/2.5	605	499	349	49	56	310	210	157	131	45	333	297	206	190	110	G1"	φ50	4×φ18	77.5
2CY-4.2/2.5	720	585	420	54	65	373	255	190	157.5	50	368	332	242	210	140	G1¹/₄"	φ70	4×φ18	121
2CY-7.5/2.5	780	637	448	60	75	378	260	195	162.5	55	368	332	242	210	140	G1¹/₂"	φ70	4×φ18	136
2CY-12/2.5	1020	862	616	78	103	468	321	243	201	65	416	380	272	255	210	G2"	φ95	4×φ18	173

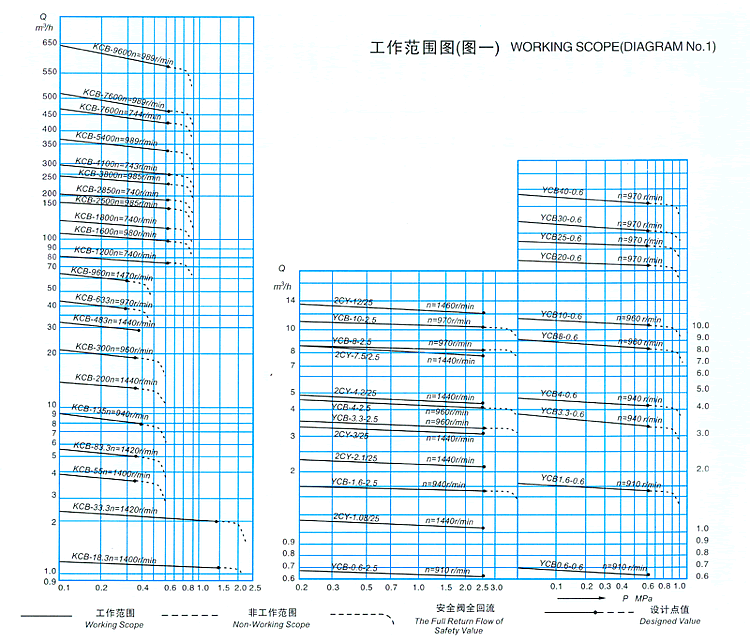

工作范圍圖

型號意義

2CY型齒輪潤滑油泵型號意義:

2CY	2.1	2.5	1
齒輪泵	流量m3/h	工作壓力MPa	配帶普通交流電機

2CY型齒輪潤滑油泵易損件明細表:

名　　稱	材　　料	件　　數（套）	備　　注
軸承套	45#	4
機械密封		1
填料環	柔性石墨	4
滑動軸承	鋼背復合套	4
