IH不銹鋼化工離心泵知識解析

時間：2023-04-24 來源：上海立申水泵制造有限公司

IH不銹鋼化工離心泵知識解析|軸封形式|結構特點|旋轉方向判別
一、IH不銹鋼化工離心泵的軸封形式解析：
   IH不銹鋼化工離心泵的軸封型式可以分為兩種，常用的有單端面機械密封、填料密封，如特殊情況，高溫是可以選用雙端面機械密封，同時根據需要允許采用適合于ISO3069規定的密封空腔尺寸和其他結構的軸封型式，如帶波紋管的機械密封和付葉輪密封等等。

填料密封：泵蓋內設有填料函，采用軟填料密封，填料函內可通入有一定壓力的水，供密封冷卻，潤滑、清洗用。
機械密封：單端面機械密封和雙端面機械密封兩種型式，密封腔內通入一定壓力的水，沖洗磨擦兩端面，同時起冷卻作用。
IH型化工泵輸送介質溫度為-20℃～105℃，需要時采用雙端面密封冷卻裝置，可輸送介質溫度為20℃～+280℃。適用于化工、石油、冶金、電力、造紙、食品、制藥、環保、廢水處理和合成纖維等行業用于輸送各種腐蝕的或不允許污染的類似于水的介質。
二、IH不銹鋼化工離心泵的旋轉方向：
    泵通過加長聯軸器由電動機直接驅動，從電動機端看，按順時針方向旋轉。

三、IH不銹鋼化工離心泵的結構特點：
    IH不銹鋼化工離心泵泵蓋通過止口固定在中間支架上，然后通過泵體與中間支架止口的聯接把泵蓋夾緊在中間，泵體是軸向吸入，徑向排出，腳支承式，可直接固定在底座上。懸架部件通過止口固定固定在中間支架上，并用懸架支架支撐在底座上。為拆卸方便，設計了加長聯軸器，檢修時可以不拆卸進出口聯接管路，泵體和電動機。只需拆下聯軸器的中間聯接件，即可退出轉子部件進行檢修。這是國際上通用的一種結構形式。
四、IH不銹鋼化工離心泵的應用領域特點：
    IH不銹鋼化工離心泵是單級單吸（軸向吸入）懸臂式離心泵，供輸送不含固體顆粒、具有腐蝕性、粘度類似水的液體。其標記、額定性能和尺寸等效采用國際標準ISO2858，具有性能范圍廣、效率　高、"三化"水平高和維修方便等特點，其效率比F型泵平均提高5%，是國家推廣的節能產品。

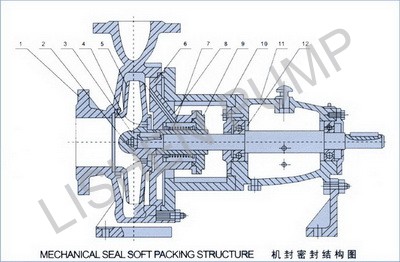

五、IH不銹鋼化工離心泵的結構圖：

    IH不銹鋼化工離心泵的結構：其主要由泵體、葉傳輸線、密封環、葉輪螺母、泵蓋、密封部件、中間支架、軸、懸架部件等組成。
感謝您訪問我們立申泵業的網站www.3009000.cn，如有任何水泵疑問請致電我公司，立申將為您提供最誠摯的解答和服務。
